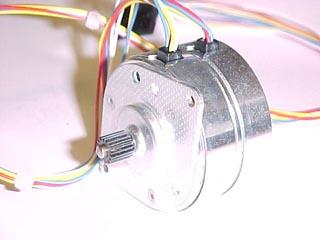

RDM50/10G - Askelmoottori BERGER/LAHR

RDM50/10G IW330MA RW18OHM BV057 35MM*50MM Bipolar Unipolar Schritte /Umdrehung 48 48 Schrittwinkel 7,5° 7,5° Schrittwinkeltoleranz ± 3 ± 4 Max. Drehmoment 6,9 Ncm 4,9 Ncm Haltemoment (erregt) 8,8 Ncm 6,2 Ncm Rotorträgheitsmoment 17 gcm2 17 gcm2 Max. Strom je Wicklung 0,4 A 0,2 A Widerstand je Wicklung 15 60 Zulässige Wellenbelastung Axialkraft Fa = 2 N , Querkraft Fq = 5 N Gewicht ca. 0,2 kg 0,2 kg Schutzart IP 41 gemäß DIN EN 60529 IP 41 Isolationsklasse E gemäß DIN EN60034-1 E Spannungsfestigkeit Sekundenprüfung: Prüfspannung nach DIN EN 60034 P5108 Steppermotor "Berger RDM57" Bipolarer Schrittmotor mit ca. 24 Schritte / Umdrehung. 4 Anschlüsse, je Wicklung ca. 30 Ohm. Betriebsversorgung ca. 10 V / 345 mA. Maße ohne Achse Ø ca. 57 x 26 mm, Achse Ø ca. 5 x 7 mm. Technische Daten: Betriebsspannung: 10 Volt= Betriebssstrom: 0,345 Ampere Anzahl der Schritte: 24 Maße ohne Achse: Ø ca. 57 x 26 mm Maße Achse: Ø ca. 5 x 7 mm
