HAKKURIVIRTALÄHDE 6.5V 800mA - 100VAC-240VAC Täyselektroninen

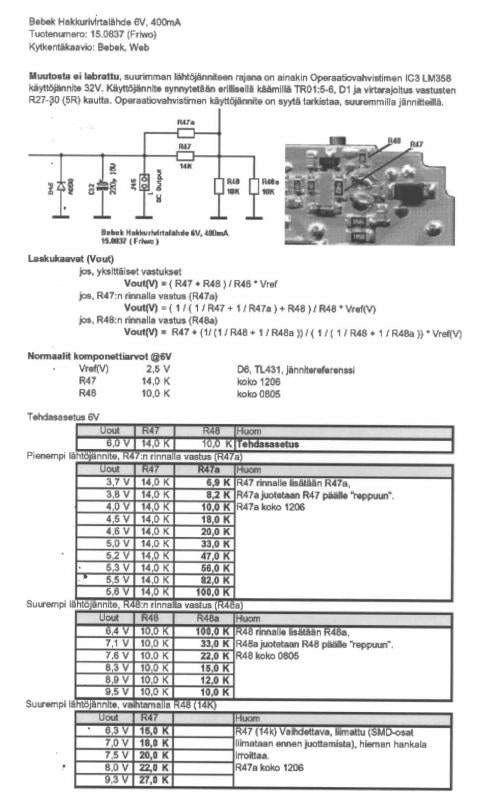

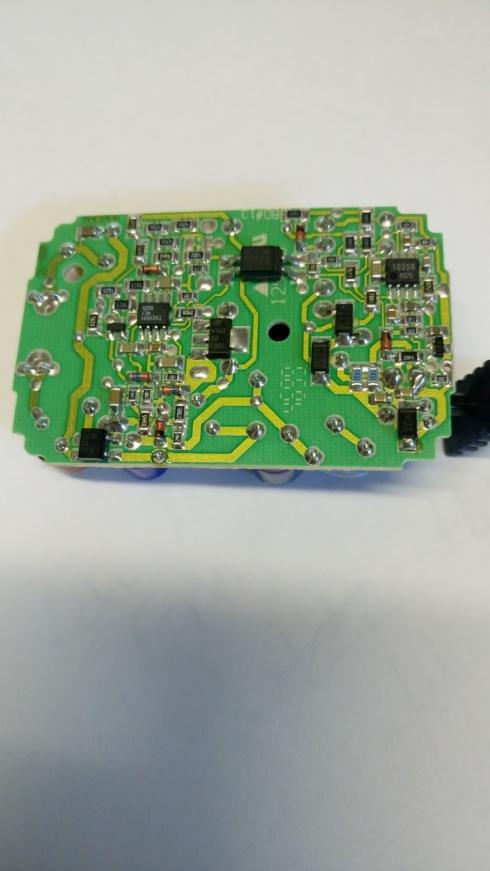

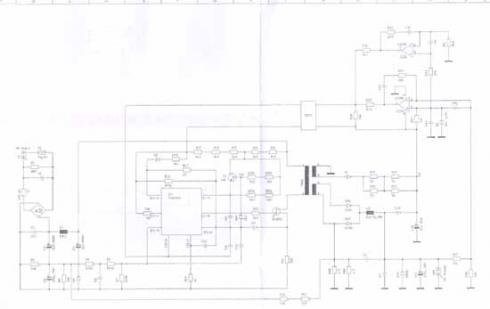

Täyselektroninen hakkurivirtalähde valmis piirilevy kasattuna + kytkentäkaava Tuotenumero: 15.0837 (Friwo) Muutosta ei labrattu, suurimman lähtöjänniteen rajana on ainakin Operaatiovahvistimen IC3 LM358 käyttöjännite 32V. Käyttöjännite synnytetään erillisellä käämillä TR01:5-6, D1 ja virtarajoitus vastusten R27-30 (5R) kautta. Operaatiovahvistimen käyttöjännite on syytä tarkistaa, suuremmilla jännitteillä. Laskukaavat (Vout) jos, yksittäiset vastukset Vout(V) = ( R47 + R48 ) / R48 * Vref jos, R47:n rinnalla vastus (R47a) Vout(V) = ( 1 / ( 1 / R47 + 1 / R47a ) + R48 ) / R48 * Vref(V) jos, R48:n rinnalla vastus (R48a) Vout(V) = R47 + (1/ (1 / R48 + 1 / R48a )) / ( 1 / ( 1 / R48 + 1 / R48a )) * Vref(V) Normaalit komponettiarvot @6V Vref(V) 2,5 V D6, TL431, jännitereferenssi R47 14,0 K koko 1206 R48 10,0 K koko 0805 Tehdasasetus 6V Uout R47 R48 Huom 6,0 V 14,0 K 10,0 K Tehdasasetus Pienempi lähtöjännite, R47:n rinnalla vastus (R47a) Uout R47 R47a Huom 3,7 V 14,0 K 6,9 K \"R47 rinnalle lisätään R47a, R47a juotetaan R47 päälle \"\"reppuun\"\". R47a koko 1206 \" 3,8 V 14,0 K 8,2 K 4,0 V 14,0 K 10,0 K 4,5 V 14,0 K 18,0 K 4,6 V 14,0 K 20,0 K 5,0 V 14,0 K 33,0 K 5,2 V 14,0 K 47,0 K 5,3 V 14,0 K 56,0 K 5,5 V 14,0 K 82,0 K 5,6 V 14,0 K 100,0 K Suurempi lähtöjännite, R48:n rinnalla vastus (R48a) Uout R48 R48a Huom 6,4 V 10,0 K 100,0 K \"R48 rinnalle lisätään R48a, R48a juotetaan R48 päälle \"\"reppuun\"\". R48 koko 0805\" 7,1 V 10,0 K 33,0 K 7,6 V 10,0 K 22,0 K 8,3 V 10,0 K 15,0 K 8,9 V 10,0 K 12,0 K 9,5 V 10,0 K 10,0 K Suurempi lähtöjännite, vaihtamalla R48 (14K) Uout R47 Huom 6,3 V 15,0 K \"R47 (14k) Vaihdettava, liimattu (SMD-osat liimataan ennen juottamista), hieman hankala irroittaa. R47a koko 1206\" 7,0 V 18,0 K 7,5 V 20,0 K 8,0 V 22,0 K 9,3 V 27,0 K
