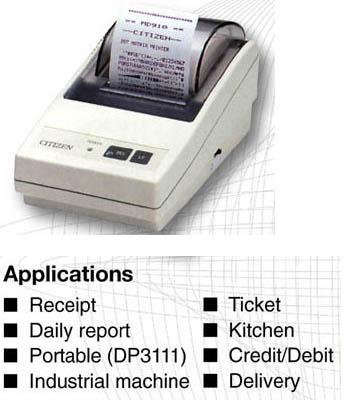

NOKIA/MINI PRINTTERI - IDP3110NOK - matrix

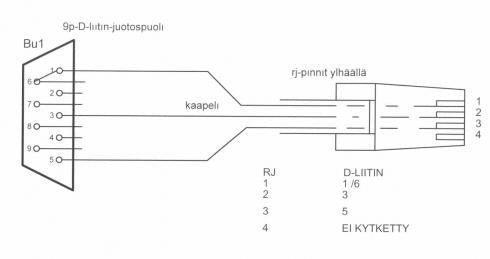

Pakkaus sisältää : 1 rulla paperia, virtalähde ( 7 V.1.6Amp.),väriaine Valmis datakaapeli/välijohto puuttuu. Tarvittavat osat ja kaavio mukana. Vaatii juotostyön (D-liittimen puoli) Ruskea GND Vaalea RXD IDP3110 Käyttöohjeet Dippikytkinten asetukset Kytkimen numero Toiminnot OFF ON Alkuperäiset asetukset 1 Kirjainmerkin suunta Normaali Päinvastainen OFF 2 Bittinopeus 9600 BPS 4800 BPS ON 3,4 Ei käytössä Ohjeissa sanotaan että asetukset tulisi olla seuraavasti: 1) Synchronization : Asynchronous 2) Baud Rate : User selection, 4800;9600 Baud /sec 3) Word configuration : Start bit 1 bit : Data bit 8 bit : Stop bit More than 1 bit 4) Signal polarity RS-232C * Mark = Logic ”1” (-3 to –12V) _____ * Space = Logic ”0” (+3 to +12V) TTL(Reset) • H level = Logic ”1” (refer to (3), section 6.3) • L level = Logic ”0” 5) Input control (DTR Signal) • Mark: Data transmission not possible • Space: Data transmission possible www.citizen-systems.co.jp/english/support/download/printer/document/user/data_box/iDP3110UME_20.pdf
